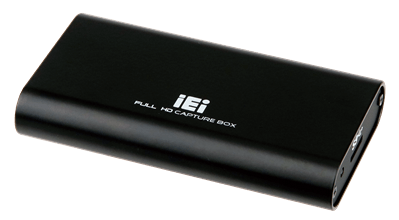

  • Overview

    ● 1-channel HDMI input and 1-channel HDMI bypass output
    ● Supports for 4:2:2 color spaces to provide the highest quality for your images
    ● HDMI bypass output supports video no delay pass through up to 1080p60, so you can watch original video while video processing
    ● Designed for professional video, machine vision, broadcast & post production industries
    ● For audio mastering, 24-bit 48kHz audio provides the power you need to integrate into any audio environment
    ● Supports DirectShow Software
    ● Windows/Linux/Mac OS supported
  • Features

    banner-image

    1080p60高畫質影像擷取,超低延遲,原色重現

    擷取HDMI影音來源(如PS4、攝影機、單眼相機等),高解析1080p60未壓縮畫面後即時輸出,原色重現,一氣呵成!

    超低延遲,直播影像不中斷,帶給觀眾最佳的直播觀賞體驗!

    【 萬人訂閱實況主GTA5直播畫面 】

    HDB-301R_Low_Latency-image

    相容最夯直播軟體OBS & XSplit

    IEI HDB-301R 影像擷取盒相容 DirectShow 直播編檔軟體,如,OBS、XSplit、Wirecast、VLC media player 和 PotPlayer,通訊軟體如Skype、Google Hangout 等,讓你可以快速的進行影像編輯、錄影、直播串流與視訊分享。

    >>3C達人5分鐘搞定直播環境,躋身實況主的入門門檻!

    >> HDB-301R影像擷取盒教學影片

    HDB-301R_OBS_XSpilit-image

    長時間持續使用,影像擷取不中斷

    IEI HDB-301R影像擷取盒外殼材質使用鋁金屬打造,不僅堅固耐用,更有良好散熱性,3C達人部落客以最佳擷取規格1080p 60FPS做連續8小時直播測試,影像擷取不中斷,順利通過超嚴苛長時間使用測試。

    >> HDB-301R影像擷取盒8小時無刪減直播影片

    助你打造多元高畫質直播

    HDB-301R_Application-image

    如何使用IEI HDB-301R影像擷取盒

    HDB-301R 影像擷取盒支援市面上熱門的HDMI影像裝置,更多支援硬體、系統、軟體清單請見頁面下方相容支援清單。

    • 電腦: 桌上型電腦或筆記型電腦, HDMI影像輸出。
    • 遊戲主機: PS4 、XBox one、任天堂 Switch。
    • 攝影設備: 單眼相機或攝影機,例如:SONY。*攝影設備需可設定HDMI 1080p輸出之設備
    • 機上盒: Apple TV、MOD、第四台機上盒、衛星電視。
    • 播放器: DVD播放器、藍光播放器或影音多媒體播放器,例如:Miracast無線影音播放器。

    一. 擷取各種HDMI影像直播,安裝步驟

    Setup1-image
    • 步驟一: 將HDMI設備輸出端連接到 HDB-301R HDMI IN。
    • 步驟二: 將HDMI顯示器連接到HDB-301R HDMI OUT 。
    • 步驟三: 使用USB3.0線材將HDB-301R連接到電腦/筆電 。
    • 步驟四: 執行直播軟體(如:OBS,Xsplit,PotPlayer)

    二. 擷取電腦HDMI延伸桌面影像直播,安裝步驟

    筆電需支援HDMI輸出,電腦需支援雙顯輸出:至少需包含一個HDMI輸出。

    Setup2-image
    • 步驟一: 將電腦/筆電HDMI輸出端連接到 HDB-301R HDMI IN。
    • 步驟二: 將HDMI顯示器連接到HDB-301R HDMI OUT。
    • 步驟三: 使用USB3.0線材將HDB-301R連接到電腦/筆電。
    • 步驟四: 將HDMI連接螢幕設為延伸桌面,並在電腦/筆電主畫面上執行直播軟體,HDB-301R擷取延伸桌面影像。

    [注意] 請勿將第三方直播軟體放置於延伸桌面上操作,避免第三方直播軟體擷取的影像畫面產生影像無限循環擷取的現象。

    專業直播,直上4台HDB-301R輸入,可任意切換HDMI相機場景

    • HDB-301R 輸入至電腦的影像解析度1920 x 1080,每秒傳送60張影像,所需要的傳輸頻寬幾乎佔滿1個USB 3.0 port。若您需要多個HDB-301R來輸入不同的HDMI影音來源,USB 3.0 port需獨立頻寬。
    • 建議使用Intel® 100系列晶片組主機板(註一),搭配Skylake i7 CPU;或Intel® 200系列晶片組主機板(註二),搭配Kaby Lake i7 CPU。並選用內建GPU的顯卡(如NVIDIA GTX-1050,顯卡可參考OBS與XSplit官網建議),安裝DDR4 RAM 16G。
    • 當100/200系列晶片主機版USB 3.0 port傳輸效能不佳或USB 3.0 port數量不足時,可額外再安裝USB 3.1 PCIe擴充卡,一張擴充卡連接一台HDB-301R。作業系統使用Windows 10 64bit。
    HDB-301R-image

    *註一:

    100 系列的晶片組 (PCH) 有Z170、Q170 、H170 、Q150 、B150, DMI通道為3.0。

    *註二:

    200 系列的晶片組 (PCH) 有Z270、H270、B250等,DMI通道為3.0。
    DMI通道3.0,頻寬提升為 8GB/s可望解除外接裝置的共享 PCI-E 頻寬限制。
    以上建議規格效能,以實際環境使用結果為準。

    實際案例:

    PC規格:I7-7700,RAM:16GB,顯卡:GTX-1050 (4GB) ,USB 3.1 PCIe擴充卡x2,USB 3.0 x2 on-board

    直播情境:

    • HDB-301R連接PC HDMI輸入:軟體操作畫面及簡報
    • HDB-301R 連接手機HDMI輸入:演示App操作畫面
    • HDB-301R 連接Camera 輸入: 拍攝產品或人物
    • HDB-301R 連接Camera 輸入: 拍攝產品或人物

    QNAP DJ2 Live 專屬私有雲直播平台

    高畫質影像經由IEI HDB-301R USB3.0 影像擷取盒擷取後,透過QNAP DJ2 Live於QNAP NAS 私有雲進行直播,並可將畫面串流至公有雲平台同步播放 (包含 Facebook、YouTube、及其他支援 RTMP 協定之平台),提高曝光率。直播的影片還可即時儲存於安全的 NAS 私有雲上,供未來再次使用,讓一次性的直播畫面成為可多次利用的媒體資源。

    >> 了解更多QNAP DJ2 Live DJ2-image

    相容支援清單

    system_requirement-image

    注意:若需要直播, 請直接參考下面兩個XSplit 或OBS官方建議系統連結.

    官方建議: Xsplit  **  OBS

    產品包裝內容

    prod_package-image

    請注意! 使用擷取盒錄製未授權HD影像為法律禁止的行為

    軟體開發工程師看過來! IEI 提供SDK 二次開發軟體套件

    您可以利用IEI SDK 二次開發,將截取盒功能,整合至您的應用軟體、網站平台中,增加高畫質影音輸入的介面,進行各種應用。

    常見問題

    了解更多 ,   IEI支援 ,   IEI下載中心

    家族系列

    capture_series-image
  • Specifications

    • Hardware Spec.

      Spec Item Description
      Appearance
      Dimension105 mm x 58 mm x 18 mm
      Audio Processing
      Audio Sampling Frequencies44.1k, 48k Hz
      Capture Interface
      Audio Input1 x Audio Input Channel
      1 x Audio Input-HDMI(stereo)
      Interface Type1 x USB3.0
      No Delay Passthrough1 x Audio Output Channel
      1 x Video Output Channel
      1 x Video Output-HDMI
      1 x Audio Output-HDMI(stereo)
      Video Input1 x Video Input Channel
      1 x Video Input-HDMI
      Environment
      Operating Temperature0°C ~ 60°C (32° ~ 140°F), non-condensing
      Others
      Power Consumption4W
      Software Support
      SDK1 x Linux
      1 x Windows
      OS SupportOperating System(support UVC)
      1 x Linux Ubuntu(14.04.2 (64-bit ) (Kernel version: 3.16.0-30-generic))
      1 x Microsoft Windows 10 32-bit
      1 x Microsoft Windows 7 32-bit
      1 x Microsoft Windows 7 64-bit
      1 x Microsoft Windows 8.1 32-bit
      1 x Microsoft Windows 8.1 64-bit
      1 x Microsoft Windows 10 64-bit
      1 x macOS(High Sierra 10.13 or above)
      System Requirement
      CPUIntel® Core™ i5-3400 or above
      Memory4GB or more
      Video Processing
      Color SpaceYUV 4:2:2
      Video Compression1 x Software Compression
      Video Input Resolution1920 x 1080 24p/25p/30p/50p/59.54p/60p
      1680 x 1050 30p/60p
      1440 x 900 30p/60p
      1360 x 768 30p/60p
      1280 x 1024 30p/60p
      1280 x 800 30p/60p
      1280 x 768 30p/60p
      1280 x 720 30p/50p/59.94p/60p
      1024 x 768 30p/60p
      800 x 600 60p
      720 x 576 50p
      720 x 480 59.94p/60p
      640 x 480 60p
      Video Preview1920 x 1080 24p/25p/30p/50p/59.54p/60p
      1680 x 1050 30p/60p
      1440 x 900 30p/60p
      1360 x 768 30p/60p
      1280 x 1024 30p/60p
      1280 x 800 30p/60p
      1280 x 768 30p/60p
      1280 x 720 30p/50p/59.94p/60p
      1024 x 768 30p/60p
      800 x 600 60p
      720 x 576 50p
      720 x 480 59.94p/60p
      640 x 480 60p
    • Ordering Info.

      Item No. Description
      HDB-301R-R10USB 3.0 uncompressed video/audio capture box with one HDMI input channel and one HDMI output channel, 1920x1080@60p
    • Package Contents

      • 1 x HDB-301R

      • 1 x USB 3.0 cable

      • 1 x QIG
